如何區分熱處理件和沒有熱處理的工件，一招鮮吃天下！
1、怎樣區分熱處理件和沒有熱處理的工件？
問題補充：工人不小心把一個未經熱處理的生件和一批調試好的經過熱處理的工件混在一起，現在如何把他們區分開來，不要切割工件看金相啊，那樣會破壞產品，要急著發貨？熱處理工藝 30Cr 經正火、再淬火、然后回火，生件是 鑄件未經熱處理。兩者都經過了拋丸處理顏變色分不出來了，還有硬度都是在 35-45 之間了，靠硬度無法區分。如果也不能通過硬度和熱處理氧化色來判別。 我建議你通過敲擊聲音來辨別。 鑄件和淬火＋回火態工件金相組織不同，內耗有差異，通過輕輕敲擊，可能能分辨。
2、H13模具鋼如何熱處理硬度才能達到58℃？
進行1050~1100℃加熱淬火，油淬，可以達到要求，但一般熱作模具是不要求這么高的硬度的，這么高的硬度性能會很差，不好用，一般在HRC46~50性能好、耐用。
3、模具熱處理過后表面用什么洗白？
問題補充：我是開模具拋光店的，一般模具都用油石先打過再拿去滲氮，滲氮回來又要用油石把那一層黑的擦白，再拋光很麻煩，不擦白打不出鏡面來，材料有H13 的，有進口的好多種，如果有藥水能洗白的話，就可以直接拋光了。
（1）可以用不銹鋼酸洗液，或者鹽酸清洗。噴砂處理也可以。磨床磨的話費用高，而且加工量大，有可能使尺寸不達標的。鹽酸洗不掉的話，估計您用的是高鉻的模具鋼？是D2還是 H13？高鉻模具鋼的氧化層比較難洗掉。用不銹鋼酸洗液應該可以，磨具商店或者不銹鋼商店都有賣的。
（2）你們沒有不銹鋼酸洗膏嗎？那種可以。H13這類含鉻比較高的模具鋼，氧化層是難以用鹽酸洗掉的。還有一個辦法，我自己也在用。你們的模具既然已經油石磨過，表面就是比較光滑的。實際上，可以先只用粗的油石打磨，或者用砂帶打磨，之后就去熱處理?；貋碇笤儆眉氂褪蚰ァ６矣玫霓k法是，用纖維輪先打磨，就可以有效的把黑皮去除，再研磨拋光。 或者噴砂，用800 目的碳化硼做一遍噴砂試試，應該就能夠去除黑皮，還不需要化太多功夫重磨。
4、熱處理廠對金屬是怎么熱處理的？

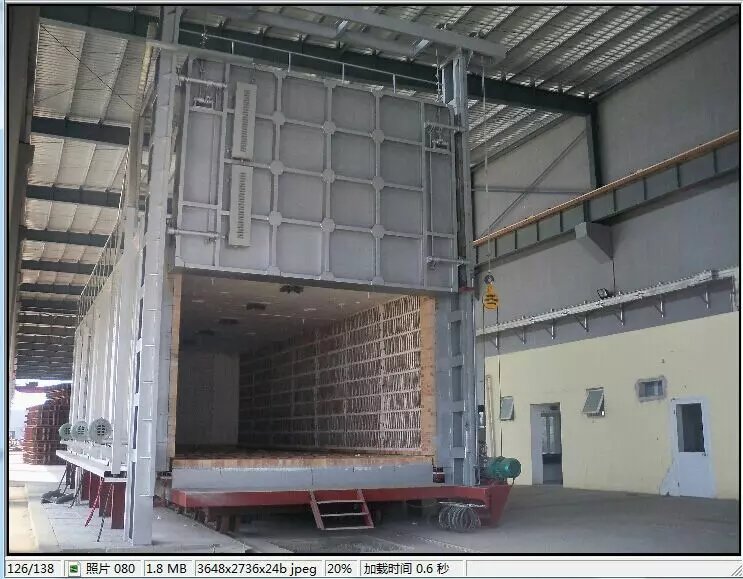

熱處理廠的設備非常多，爐子大概有箱式爐，井式爐，箱式爐用的***多，很多熱處理都可以在這里面處理，比如退火，正火和淬火的加熱過程，回火這些常見的熱處理。
其實就是一個用電加熱的爐子，先將爐子升溫到預定溫度，然后把工件丟進去，等待一段時間到預定溫度，然后保溫一段時間，然后取出，或者在爐子里一起冷卻，井式爐一般是作為滲碳處理設備，是一個埋到地下的爐子，工件放進去之后，密封，然后往爐子里面滴入一些富碳液體，比如煤油或則甲醇，然后在高溫下這些液體分解成碳原子滲入工件表面。
淬火池是淬火的場所，就是一個池子，里面有水溶液或者是油，就是箱式爐出來的工件淬火的冷卻的地方，一般就是直接丟進去，然后等一段時間撈出來。還有其他的一些設備，比如高頻機，就是一個可以將 50 赫茲的工頻電變成一個200K 赫茲電流的超大功率的設備，比如常見的有 200 千瓦的***大功率，然后用一個內部通冷卻水的銅管做的線圈放在工件的外面，一般幾十毫米的工件，幾秒種到十幾秒的時候你就看到工 件表面變紅，表面溫度到預定值的時候，然后有一個水套升上來噴淬火液到工件 表面，完成淬火過程。常見的就這些了。
5、我們***近的 Cr12 或 Cr12MoV 的材料熱處理和裂了幾次了，為什么？
五金模具上的***好將零件尺寸、形狀及熱處理要求，和你們采取的熱處理工藝曲線告之，否則很難講。 這兩種鋼是一類，屬高碳高鉻萊氏體鋼，本身就有冷裂傾向。熱處理工藝也較復雜。
下面在沒有上述資料的情況下談些我的經驗： 950-1000C 淬火,油冷,HRC>58. 為獲得熱硬性和高的耐磨性,淬火溫度增高至 1115-1130C,油冷。 細薄的可空冷,為了減少變形也在 400-450C 鹽液冷卻。 不要在 300-375C 回火,會降低工具的韌性，出現回火脆性，另外淬后立即回火。高于 1100C 淬火的,在520C 回火 2-3 次。 請注意過高的淬火溫度會有脫碳的傾向，為此可在淬火前進行預先熱處理--球化退火。
6、熱處理中的過燒是什么意思？
超過規定加熱溫度，致使晶粒長大，各項力學性能變壞如脆性變大，韌性下降，容易變形和開裂等等，控制好加熱溫度可以避免過燒。指鋼在固液相線的溫度范圍內的某一個溫度以上加熱時， 奧氏體晶界發生了化學 成分變化，局部或整個晶界出現燒熔現象。此時晶界上會富集 S,P等化合物，導致晶界結合力降低，機械性能嚴重惡化。過燒后鋼材不能通過熱處理或加工方法補救。
掃一掃 加微信
返回頂部
產品快速導航
掃一掃 關注天利
